سیستم اطفاء حریق اسپرینکلر بر اساس استانداردهای NFPA

سیستم اطفاء حریق اسپرینکلر یکی از مؤثرترین، پایدارترین و قابل‌اعتمادترین روش‌های کنترل و مهار حریق در ساختمان‌ها و تأسیسات مختلف به شمار می‌آید. برخلاف تصور عمومی، اسپرینکلر صرفاً یک آب‌پاش ساده نیست، بلکه بخشی از یک سیستم مهندسی‌شده‌ی دقیق است که بر اساس محاسبات هیدرولیکی، تحلیل ریسک حریق، نوع کاربری، شرایط اقلیمی و استانداردهای معتبر جهانی طراحی می‌شود.

در سطح بین‌المللی، مرجع اصلی طراحی این سیستم‌ها، استانداردهای NFPA هستند؛ استانداردهایی که نه‌تنها نحوه طراحی و نصب، بلکه شیوه تست، بهره‌برداری و نگهداری سیستم‌های اسپرینکلر را نیز به‌صورت جامع پوشش می‌دهند.

NFPA چیست و چرا در سیستم اسپرینکلر اهمیت دارد؟

NFPA مخفف National Fire Protection Association است؛ نهادی مستقل و معتبر که بیش از یک قرن در زمینه تدوین استانداردهای ایمنی و آتش‌نشانی فعالیت دارد. استانداردهای NFPA امروز در اغلب کشورهای دنیا، از جمله ایران، مبنای اصلی تأیید سیستم‌های اطفاء حریق توسط سازمان‌های آتش‌نشانی، شرکت‌های بیمه و نهادهای نظارتی هستند.

در حوزه اسپرینکلر، NFPA یک چارچوب کاملاً مهندسی ارائه می‌دهد؛ به این معنا که هیچ تصمیمی در طراحی سلیقه‌ای نیست. همه‌چیز، از فاصله اسپرینکلرها تا قطر لوله‌ها و فشار آب، باید پاسخ مشخصی در استاندارد داشته باشد.

مهم‌ترین استانداردهای NFPA مرتبط با اسپرینکلر عبارت‌اند از:

NFPA 13
استاندارد مرجع برای طراحی و نصب سیستم‌های اسپرینکلر در ساختمان‌های تجاری، صنعتی، انبارها، مراکز خرید، کارخانه‌ها، بیمارستان‌ها و اغلب پروژه‌های غیرمسکونی. این استاندارد جامع‌ترین و پرکاربردترین مرجع اسپرینکلر در جهان است.

NFPA 13R
مخصوص ساختمان‌های مسکونی چندطبقه (معمولاً تا ۴ طبقه). تمرکز آن بیشتر بر حفظ جان ساکنین است و سطح حفاظت از اموال نسبت به NFPA 13 محدودتر می‌باشد.

NFPA 13D
ویژه ساختمان‌های مسکونی کم‌ارتفاع و ویلاها. این استاندارد ساده‌تر و اقتصادی‌تر است اما همچنان الزامات ایمنی پایه را رعایت می‌کند.

NFPA 25
استاندارد مربوط به بازرسی، تست و نگهداری سیستم‌های اسپرینکلر پس از اجرا. بسیاری از خرابی‌های سیستم‌ها ناشی از عدم رعایت همین استاندارد است، نه طراحی اولیه.

طبقه‌بندی خطر حریق در NFPA و نقش آن در طراحی

یکی از مفاهیم کلیدی در NFPA، Hazard Classification یا طبقه‌بندی خطر است. این طبقه‌بندی تعیین می‌کند که یک فضا چه میزان بار حریق دارد و سیستم اسپرینکلر باید با چه شدت و ظرفیتی طراحی شود.

به‌طور خلاصه، فضاها در NFPA 13 به این دسته‌ها تقسیم می‌شوند:

• Light Hazard (کم‌خطر)
  مانند دفاتر اداری، مدارس، بیمارستان‌ها، هتل‌ها
  حریق‌ها معمولاً آرام‌تر هستند و بار سوختی پایین است.

• Ordinary Hazard Group 1 و 2 (خطر معمولی)
  مانند پارکینگ‌ها، کارگاه‌های سبک، فروشگاه‌ها، آشپزخانه‌های صنعتی سبک
  بار حریق متوسط و سرعت گسترش بالاتر است.

• Extra Hazard Group 1 و 2 (پرخطر)
  مانند صنایع سنگین، کارخانه‌ها، انبارهای مواد قابل اشتعال
  نیازمند دبی آب بالا، فشار بیشتر و گاهی سیستم‌های خاص هستند.

این طبقه‌بندی مستقیماً بر نوع اسپرینکلر، فاصله نصب، قطر لوله، دبی طراحی و فشار مورد نیاز اثر می‌گذارد.

سیستم اسپرینکلر لوله تر (Wet Pipe System)

سیستم لوله تر، رایج‌ترین و قابل‌اعتمادترین نوع سیستم اسپرینکلر است و پایه بسیاری از طراحی‌ها بر اساس NFPA 13 محسوب می‌شود. در این سیستم، لوله‌ها همواره از آب پر هستند و اسپرینکلر به‌محض رسیدن دما به مقدار طراحی‌شده فعال می‌شود.

نحوه عملکرد

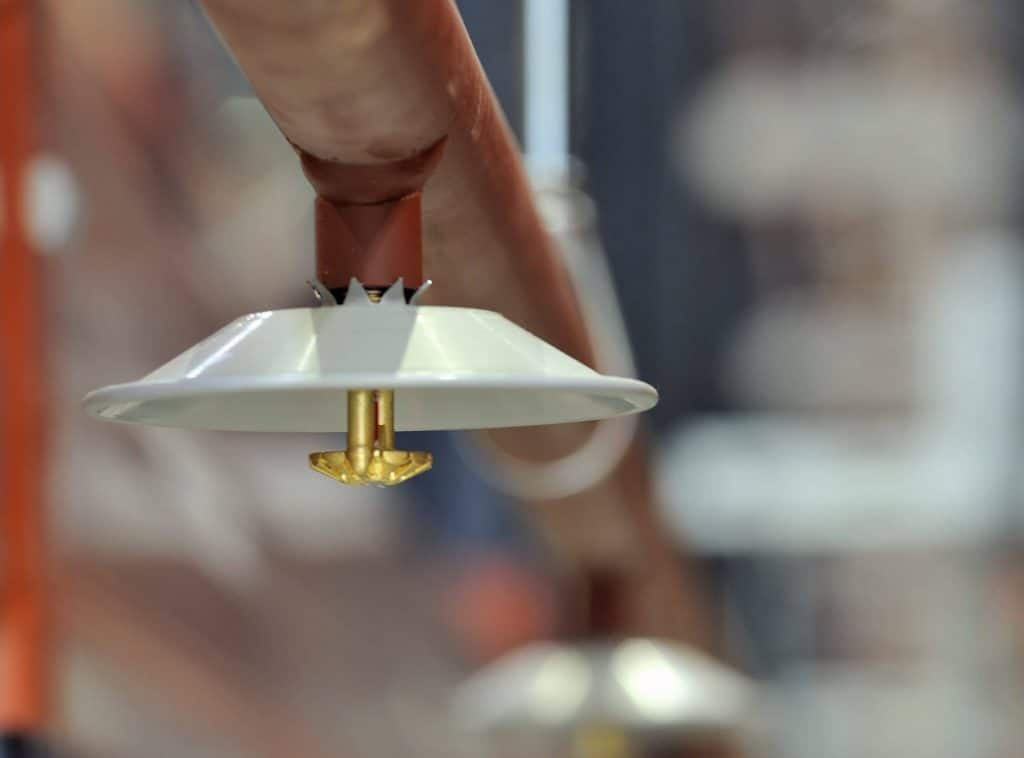

در زمان بروز حریق، حرارت باعث شکستن حباب شیشه‌ای یا ذوب عنصر حرارتی اسپرینکلر می‌شود. بلافاصله آب با فشار وارد محیط شده و حریق را در همان ناحیه کنترل می‌کند. هیچ تأخیر مکانیکی یا پنوماتیکی در کار نیست.

مزایا

• سریع‌ترین واکنش به حریق

• ساده‌ترین ساختار فنی

• هزینه اجرا و نگهداری کمتر

• ضریب اطمینان بالا

• تطابق کامل با اغلب کاربری‌ها

محدودیت اصلی

تنها محدودیت مهم سیستم لوله تر، یخ‌زدگی آب است. بنابراین در فضاهایی که دمای محیط ممکن است به زیر صفر برسد، استفاده از این سیستم مجاز نیست.

کاربردهای متداول

بر اساس NFPA، سیستم لوله تر در این فضاها ایده‌آل است:

• ساختمان‌های اداری و تجاری

• واحدهای مسکونی

• بیمارستان‌ها و مراکز درمانی

• مدارس و دانشگاه‌ها

• مراکز خرید

• هتل‌ها

• فضاهای داخلی دارای گرمایش دائم

سیستم اسپرینکلر لوله خشک (Dry Pipe System)

سیستم لوله خشک دقیقاً برای رفع محدودیت سیستم لوله تر طراحی شده است. در این سیستم، آب داخل لوله‌ها وجود ندارد و لوله‌ها با هوای فشرده یا نیتروژن پر می‌شوند.

نحوه عملکرد

در حالت عادی، فشار هوای فشرده مانع ورود آب به شبکه می‌شود. با فعال شدن اسپرینکلر بر اثر حرارت، هوا تخلیه شده و شیر اصلی سیستم باز می‌شود. سپس آب وارد لوله‌ها شده و به اسپرینکلر می‌رسد.

NFPA الزام می‌کند که آب باید حداکثر ظرف ۶۰ ثانیه به دورترین اسپرینکلر برسد.

مزایا

• جلوگیری کامل از یخ‌زدگی

• مناسب فضاهای سرد و نیمه‌باز

• ایمنی بالا در شرایط اقلیمی خاص

چالش‌ها و محدودیت‌ها

• تأخیر زمانی نسبت به سیستم تر

• طراحی و محاسبات پیچیده‌تر

• نیاز به نگهداری دقیق فشار هوا

• هزینه اولیه و بهره‌برداری بالاتر

کاربردهای متداول

سیستم لوله خشک طبق NFPA در این فضاها توصیه می‌شود:

• پارکینگ‌های بدون گرمایش

• سردخانه‌ها

• انبارهای روباز

• رمپ‌ها و فضاهای نیمه‌باز

• سوله‌های صنعتی در مناطق سردسیر

• فضاهای خارجی متصل به ساختمان

مقایسه نگاه NFPA به سیستم تر و خشک

NFPA به‌صراحت تأکید می‌کند که در صورت امکان، اولویت با سیستم لوله تر است. سیستم لوله خشک تنها زمانی انتخاب می‌شود که شرایط محیطی اجازه استفاده از لوله تر را ندهد. استفاده بی‌مورد از سیستم خشک، برخلاف اصول مهندسی و اقتصادی NFPA است.

جمع‌بندی نهایی

سیستم اطفاء حریق اسپرینکلر، زمانی ایمن و قابل اعتماد است که بر پایه استانداردهای NFPA طراحی، اجرا و نگهداری شود. انتخاب صحیح بین سیستم لوله تر و لوله خشک، نیازمند شناخت دقیق کاربری، شرایط محیطی، طبقه‌بندی خطر و الزامات فنی است. کوچک‌ترین خطا در این انتخاب می‌تواند در زمان حریق، پیامدهای جبران‌ناپذیر به همراه داشته باشد.
