چیست؟ | Optical Distribution Cabinet در شبکه فیبر نوری

ODC (Optical Distribution Cabinet) یا کابینت توزیع فیبر نوری، یکی از مهم‌ترین تجهیزات پسیو در شبکه‌های فیبر نوری در مقیاس متوسط و بزرگ است که برای تجمیع، توزیع، مدیریت و حفاظت کابل‌های فیبر نوری در لایه دسترسی و توزیع شبکه استفاده می‌شود.

ODC معمولاً بین شبکه Backbone و تجهیزات دسترسی نهایی مانند ODB، FAT یا کابل‌های دراپ قرار می‌گیرد و نقش نقطه میانی حیاتی در معماری شبکه‌های FTTH، FTTB، MAN و CATV را ایفا می‌کند.

کاربرد ODC در شبکه‌های فیبر نوری

کابینت ODC در سناریوهای زیر استفاده می‌شود:

• توزیع کابل‌های فیبر از شبکه اصلی به چند مسیر فرعی

• نصب و مدیریت اسپلیترهای نوری با ظرفیت بالا

• ایجاد نقطه دسترسی برای توسعه و نگهداری شبکه

• مدیریت فیوژن، پچ‌کورد و آداپتورهای فیبر

• استفاده در پروژه‌های اپراتوری، شهری و سایت‌های مخابراتی

در پروژه‌های حرفه‌ای، ODC جایگزین استفاده پراکنده از چندین ODB می‌شود و کنترل شبکه را متمرکزتر و مهندسی‌شده‌تر می‌کند.

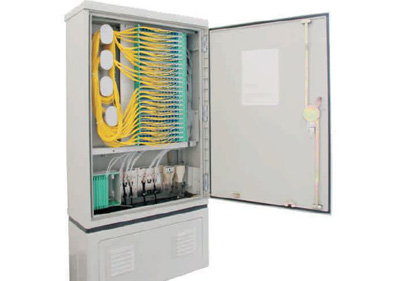

ساختار و اجزای داخلی ODC

یک ODC استاندارد از بخش‌های زیر تشکیل می‌شود:

• بدنه فلزی یا پلیمری مقاوم

• پچ پنل یا ODF داخلی

• کاست‌های فیوژن با ظرفیت بالا

• محل نصب اسپلیترهای PLC

• ورودی کابل‌های Backbone

• خروجی کابل‌های Distribution یا Drop

• سیستم مدیریت شعاع خمش فیبر

• قفل ایمن و سیستم ارت

طراحی صحیح این اجزا مستقیماً بر کاهش افت، سهولت تعمیرات و افزایش طول عمر شبکه اثر می‌گذارد.

انواع ODC بر اساس محل نصب

1. ODC فضای بیرونی (Outdoor ODC)

• مقاوم در برابر رطوبت، گردوغبار و UV

• دارای درجه حفاظت بالا (IP55، IP65 یا IP68)

• مناسب نصب در معابر شهری، محوطه‌ها و سایت‌های مخابراتی

این نوع ODC باید در برابر تغییرات شدید دما و شرایط محیطی سخت پایدار باشد.

2. ODC فضای داخلی (Indoor ODC)

• مناسب مراکز مخابراتی و ساختمان‌های بزرگ

• طراحی ماژولار و دسترسی آسان

• تمرکز بر مدیریت کابل و توسعه آینده

ظرفیت و مقیاس ODC

کابینت‌های ODC معمولاً برای مدیریت تعداد بالایی از فیبر طراحی می‌شوند، از جمله:

• ظرفیت 96 کور

• 144 کور

• 288 کور

• 576 کور و بالاتر

انتخاب ظرفیت ODC باید بر اساس طراحی بلندمدت شبکه انجام شود، نه فقط نیاز فعلی.

تفاوت ODC با ODB و FAT

ODC معمولاً یک یا چند ODB را تغذیه می‌کند و نقش هاب توزیع را دارد.

نکات فنی مهم در انتخاب ODC

برای انتخاب ODC مناسب باید به موارد زیر توجه شود:

• محل نصب (Indoor یا Outdoor)

• درجه حفاظت IP

• ظرفیت واقعی فیبر و اسپلیتر

• امکان توسعه و ماژولار بودن

• مدیریت اصولی شعاع خمش

• کیفیت قفل، بدنه و سیستم ارت

ODC ضعیف، حتی با بهترین تجهیزات اکتیو، باعث بی‌ثباتی کل شبکه می‌شود.

مزایای استفاده از ODC استاندارد

• تمرکز و نظم در شبکه فیبر نوری

• کاهش افت و خطای انسانی

• افزایش سرعت عیب‌یابی و تعمیرات

• امکان توسعه شبکه بدون تخریب

• افزایش امنیت فیزیکی شبکه

جایگاه ODC در طراحی FTTH حرفه‌ای

در معماری اصولی FTTH:

• Backbone → ODC → ODB/FAT → کابل دراپ → مشترک

نادیده گرفتن ODC یا انتخاب نادرست آن، معمولاً منجر به شبکه‌ای پراکنده، پرهزینه و دشوار در نگهداری می‌شود.

جمع‌بندی تخصصی

ODC فیبر نوری ستون اصلی شبکه‌های دسترسی در مقیاس شهری و اپراتوری است.
این کابینت فقط یک محفظه نیست، بلکه نقطه کنترل، توسعه و پایداری شبکه محسوب می‌شود.
در پروژه‌های حرفه‌ای، انتخاب ODC مناسب یک تصمیم استراتژیک است، نه انتخاب تزئینی.
