ODC (Optical Distribution Cabinet)

چیست؟ | Optical Distribution Cabinet در شبکه فیبر نوری

ODC (Optical Distribution Cabinet) یا کابینت توزیع فیبر نوری، یکی از مهم‌ترین تجهیزات پسیو در شبکه‌های فیبر نوری در مقیاس متوسط و بزرگ است که برای تجمیع، توزیع، مدیریت و حفاظت کابل‌های فیبر نوری در لایه دسترسی و توزیع شبکه استفاده می‌شود.

ODC معمولاً بین شبکه Backbone و تجهیزات دسترسی نهایی مانند ODB، FAT یا کابل‌های دراپ قرار می‌گیرد و نقش نقطه میانی حیاتی در معماری شبکه‌های FTTH، FTTB، MAN و CATV را ایفا می‌کند.

کاربرد ODC در شبکه‌های فیبر نوری

کابینت ODC در سناریوهای زیر استفاده می‌شود:

  • توزیع کابل‌های فیبر از شبکه اصلی به چند مسیر فرعی

  • نصب و مدیریت اسپلیترهای نوری با ظرفیت بالا

  • ایجاد نقطه دسترسی برای توسعه و نگهداری شبکه

  • مدیریت فیوژن، پچ‌کورد و آداپتورهای فیبر

  • استفاده در پروژه‌های اپراتوری، شهری و سایت‌های مخابراتی

در پروژه‌های حرفه‌ای، ODC جایگزین استفاده پراکنده از چندین ODB می‌شود و کنترل شبکه را متمرکزتر و مهندسی‌شده‌تر می‌کند.

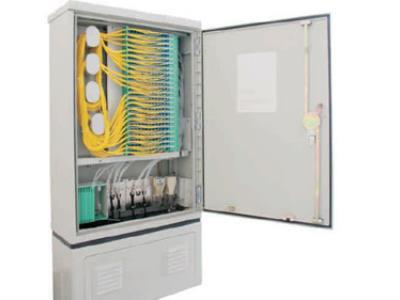

ساختار و اجزای داخلی ODC

یک ODC استاندارد از بخش‌های زیر تشکیل می‌شود:

  • بدنه فلزی یا پلیمری مقاوم

  • پچ پنل یا ODF داخلی

  • کاست‌های فیوژن با ظرفیت بالا

  • محل نصب اسپلیترهای PLC

  • ورودی کابل‌های Backbone

  • خروجی کابل‌های Distribution یا Drop

  • سیستم مدیریت شعاع خمش فیبر

  • قفل ایمن و سیستم ارت

طراحی صحیح این اجزا مستقیماً بر کاهش افت، سهولت تعمیرات و افزایش طول عمر شبکه اثر می‌گذارد.

انواع ODC بر اساس محل نصب

1. ODC فضای بیرونی (Outdoor ODC)

  • مقاوم در برابر رطوبت، گردوغبار و UV

  • دارای درجه حفاظت بالا (IP55، IP65 یا IP68)

  • مناسب نصب در معابر شهری، محوطه‌ها و سایت‌های مخابراتی

این نوع ODC باید در برابر تغییرات شدید دما و شرایط محیطی سخت پایدار باشد.

2. ODC فضای داخلی (Indoor ODC)

  • مناسب مراکز مخابراتی و ساختمان‌های بزرگ

  • طراحی ماژولار و دسترسی آسان

  • تمرکز بر مدیریت کابل و توسعه آینده

ظرفیت و مقیاس ODC

کابینت‌های ODC معمولاً برای مدیریت تعداد بالایی از فیبر طراحی می‌شوند، از جمله:

  • ظرفیت 96 کور

  • 144 کور

  • 288 کور

  • 576 کور و بالاتر

انتخاب ظرفیت ODC باید بر اساس طراحی بلندمدت شبکه انجام شود، نه فقط نیاز فعلی.

تفاوت ODC با ODB و FAT

تجهیز مقیاس استفاده کاربرد اصلی
ODC بزرگ توزیع مرکزی فیبر
ODB متوسط توزیع در سطح ساختمان یا بلوک
FAT کوچک دسترسی نهایی مشترک

ODC معمولاً یک یا چند ODB را تغذیه می‌کند و نقش هاب توزیع را دارد.

نکات فنی مهم در انتخاب ODC

برای انتخاب ODC مناسب باید به موارد زیر توجه شود:

  • محل نصب (Indoor یا Outdoor)

  • درجه حفاظت IP

  • ظرفیت واقعی فیبر و اسپلیتر

  • امکان توسعه و ماژولار بودن

  • مدیریت اصولی شعاع خمش

  • کیفیت قفل، بدنه و سیستم ارت

ODC ضعیف، حتی با بهترین تجهیزات اکتیو، باعث بی‌ثباتی کل شبکه می‌شود.

مزایای استفاده از ODC استاندارد

  • تمرکز و نظم در شبکه فیبر نوری

  • کاهش افت و خطای انسانی

  • افزایش سرعت عیب‌یابی و تعمیرات

  • امکان توسعه شبکه بدون تخریب

  • افزایش امنیت فیزیکی شبکه

جایگاه ODC در طراحی FTTH حرفه‌ای

در معماری اصولی FTTH:

  • Backbone → ODC → ODB/FAT → کابل دراپ → مشترک

نادیده گرفتن ODC یا انتخاب نادرست آن، معمولاً منجر به شبکه‌ای پراکنده، پرهزینه و دشوار در نگهداری می‌شود.

جمع‌بندی تخصصی

ODC فیبر نوری ستون اصلی شبکه‌های دسترسی در مقیاس شهری و اپراتوری است.
این کابینت فقط یک محفظه نیست، بلکه نقطه کنترل، توسعه و پایداری شبکه محسوب می‌شود.
در پروژه‌های حرفه‌ای، انتخاب ODC مناسب یک تصمیم استراتژیک است، نه انتخاب تزئینی.
