Optical distribution box(ODB)

جعبه ODB فیبر نوری چیست؟ | Optical Distribution Box (ODB)

جعبه ODB فیبر نوری (Optical Distribution Box) یکی از مهم‌ترین تجهیزات پسیو در شبکه‌های فیبر نوری است که وظیفه توزیع، مدیریت و حفاظت از کابل‌های فیبر نوری را در نقاط میانی یا انتهایی شبکه بر عهده دارد.
ODB معمولاً در پروژه‌های FTTH، FTTB، CATV و شبکه‌های دسترسی مورد استفاده قرار می‌گیرد و محل انجام اتصال فیوژن، نصب اسپلیتر و مدیریت کابل‌های دراپ محسوب می‌شود.

برخلاف تصور رایج، ODB فقط یک جعبه ساده نیست؛ کیفیت طراحی و تجهیزات داخلی آن تأثیر مستقیم بر افت شبکه، پایداری لینک و سهولت نگهداری دارد.

کاربرد جعبه ODB فیبر نوری

جعبه ODB در سناریوهای زیر استفاده می‌شود:

  • توزیع فیبر نوری از کابل اصلی به کابل‌های دراپ

  • نصب و نگهداری اسپلیترهای فیبر نوری

  • انجام فیوژن کابل‌های ورودی و خروجی

  • مدیریت و حفاظت از اتصالات فیبر

  • استفاده در فضای داخلی یا بیرونی ساختمان

ODB معمولاً در راهروها، پارکینگ‌ها، نمای ساختمان، طبقات یا ورودی واحدها نصب می‌شود.

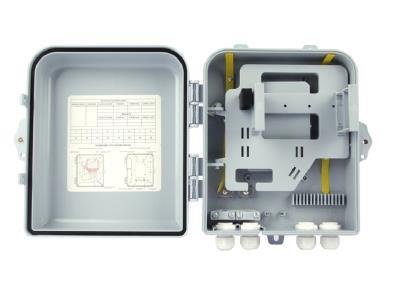

ساختار و اجزای داخلی جعبه ODB

یک جعبه ODB استاندارد از اجزای زیر تشکیل می‌شود:

  • بدنه مقاوم (پلاستیک صنعتی یا فلز)

  • کاست فیوژن برای مدیریت اتصالات

  • محل نصب اسپلیتر PLC

  • آداپتورهای فیبر نوری (SC / LC)

  • ورودی کابل اصلی و خروجی کابل‌های دراپ

  • سیستم مدیریت شعاع خمش فیبر

طراحی اصولی این اجزا باعث کاهش تنش مکانیکی و جلوگیری از شکستگی فیبر می‌شود.

انواع جعبه ODB فیبر نوری

1. ODB داخلی (Indoor ODB)

  • مناسب نصب داخل ساختمان

  • وزن سبک و طراحی جمع‌وجور

  • روکش مقاوم در برابر آتش (LSZH)

  • مناسب پروژه‌های FTTB و طبقات ساختمان

2. ODB بیرونی (Outdoor ODB)

  • مقاوم در برابر رطوبت، گردوغبار و UV

  • دارای درجه حفاظت IP (معمولاً IP65 یا IP68)

  • مناسب نصب در فضای باز و نمای ساختمان

ODB بیرونی باید تحمل شرایط محیطی سخت را داشته باشد؛ استفاده از مدل‌های بی‌کیفیت باعث نفوذ رطوبت و افت شدید شبکه می‌شود.

ظرفیت‌های رایج جعبه ODB

جعبه‌های ODB بر اساس تعداد پورت یا کور فیبر در ظرفیت‌های مختلف عرضه می‌شوند، از جمله:

  • ODB 4 پورت

  • ODB 8 پورت

  • ODB 12 پورت

  • ODB 16 پورت

  • ODB 24 پورت

انتخاب ظرفیت مناسب باید با توجه به تعداد مشترکین فعلی و امکان توسعه آینده انجام شود.

تفاوت ODB با FAT و FDB

تجهیز کاربرد اصلی
ODB توزیع و مدیریت فیبر در سطح ساختمان یا پروژه
FAT نقطه دسترسی نهایی مشترک
FDB توزیع فیبر در مقیاس بزرگ‌تر

در بسیاری از پروژه‌ها، ODB نقش واسط بین FDB و کابل‌های دراپ را ایفا می‌کند.

نکات مهم در انتخاب جعبه ODB فیبر نوری

برای انتخاب ODB مناسب، باید به موارد زیر توجه شود:

  • Indoor یا Outdoor بودن محل نصب

  • درجه حفاظت IP

  • کیفیت بدنه و درب

  • امکان نصب اسپلیتر PLC

  • مدیریت مناسب شعاع خمش فیبر

  • سازگاری با کانکتورهای SC/APC یا SC/UPC

انتخاب نادرست ODB معمولاً باعث افزایش افت، دشواری تعمیرات و کاهش عمر شبکه می‌شود.

مزایای استفاده از جعبه ODB استاندارد

  • محافظت کامل از اتصالات فیبر

  • کاهش افت و تلفات سیگنال

  • نصب و نگهداری آسان

  • افزایش پایداری شبکه

  • امکان توسعه بدون تخریب

جمع‌بندی تخصصی

جعبه ODB فیبر نوری یکی از حیاتی‌ترین اجزای شبکه‌های دسترسی است.
کیفیت این جعبه مستقیماً بر عملکرد نهایی شبکه و رضایت کاربران تأثیر می‌گذارد.
در پروژه‌های حرفه‌ای FTTH و FTTB، استفاده از ODB استاندارد یک انتخاب نیست؛ یک الزام فنی است.
